GIMATIC Vuoto
Gimatic amplia l’offerta con il lancio di prodotti per il vuoto, consentendo ai clienti una maggiore flessibilità nella progettazione di sistemi di automazione che mirano ad aumentare l’efficienza e la produttività.
- Ventose VG.U + VG.B + VG.LB + VG.CF
- Ventose VG.PAAT
- Ventose VG.MB + VG.MF
- Ventose VG.BP + VG.GX + VG.IS
- Ventose VG.FP + VG.BC
- Ventose VG.BPG + VG.LPG
- Ventose VG.BR + VG.LBR
- Ventose VG.FO
- Pompa EJ BASIC
- Pompa EJ LINE
- Pompa EJ SLG
- Pompa EJ SYS
- Pompa EJ BLOW OFF – MEDIUM
- Pompa EJ MLG
- Pompa EJ LINE – ATM
- Cartucce EJ – SMALL/ MEDIUM/ LARGE per soluzioni integrate
- BOOSTER BBT
- Vacuum Sensors
Ventose VG.U + VG.B + VG.LB + VG.CF
Ventose universali, idonee per applicazioni nel settore della plastica Adatte per l’industria plastica, tessile e alimentare.
- Adatte per un utilizzo standard, su superfici piatte o leggermente curve.
- Eccellente stabilità di presa, la tassellatura interna incrementa l’attrito ed evita deformazioni.
- Materiali: NBR, HNBR, Silicone rosso, Silicone FDA trasparente.
![Limes_Gimatic-Vuoto-01-VGU+VGB](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-01-VGUVGB.jpg)
Ventose VG.PAAT
Ideali per la manipolazione di polimeri caldi con superfice piana o leggermente curva.
- Attacco in acciaio inox.
- Adatte per alte temperature di lavoro fino a 300 °C.
- Materiale: PTFE.
![Limes_Gimatic-Vuoto-02-VG](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-02-VG.jpg)
Ventose VG.MB + VG.MF
Manipolazione di lamiere con superficie oleata e asciutta.
- Elevata resistenza all’usura.
- Attacco vulcanizzato con esagono di fissaggio.
- Materiali: NBR, PU.
![Limes_Gimatic-Vuoto-18-VG-MB](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-18-VG-MB.jpg)
Ventose VG.BP + VG.GX + VG.IS
Presa eccellente su superfici ondulate o porose.
- Materiali: PU 50 Shore di colore verde.
- Disponibile con 2.5 and 1.5 soffietti (applicazioni con ribaltamento).
- Labbro largo e allo stesso tempo sottile nella versione PUR 30/ 60 Shore di colore grigio/rossa.
![Limes_Gimatic-Vuoto-17-VG-BP](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-17-VG-BP.jpg)
Ventose VG.FP + VG.BC
Ideali per manipolare sacchetti con diverse tipologie di flow pack, confezioni di biscotti e snack.
- Soffietto rinforzato, labbro flessibile e sottile, attacco speciale ad elevata portata.
- Materiali: Silicone rosso, Silicone FDA trasparente.
![Limes_Gimatic-Vuoto-16-VG-FP](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-16-VG-FP.jpg)
Ventose VG.BPG + VG.LPG
Presa eccellente su diversi tipologie di sacchetti contenenti liquidi, prodotti surgelati e cibo per animali.
- Soffietto rinforzato, permette un elevata stabilità anche in fase di rotazione.
- Materiale: Silicone FDA trasparente.
![Limes_Gimatic-Vuoto-15-VG-BPG](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-15-VG-BPG.jpg)
Ventose VG.BR + VG.LBR
Adatte per manipolare snack con forma oblunga o barrette confezionate.
- Ideali per presa e deposito in costa dell’oggetto manipolato.
- Materiale: Poliuretano 50 Shore.
![Limes_Gimatic-Vuoto-14-VG-BR](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-14-VG-BR.jpg)
Ventose VG.FO
Ideali per apertura di sacchetti, indicate per applicazioni con confezionatrici verticali e orizzontali.
- Manipolazione fogli, etichette o pellicole sottili.
- Materiale: Silicone FDA trasparente.
![Limes_Gimatic-Vuoto-13-VG-FO](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-13-VG-FO.jpg)
Pompa EJ BASIC
Pompa a vuoto taglia EJ-MEDIUM e EJ-MEDIUMx2 con silenziatore integrato.
- Ideale per applicazioni decentralizzate.
- Possibilità di installare la pompa vicino al punto di presa, dimensioni compatte e peso leggero.
- Disponibile con cartucce EJ-MEDIUM a due o tre stadi (EJ-LP, EJ-HF, EJ-HV).
![Limes_Gimatic-Vuoto-04-EJ-BASIC](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-04-EJ-BASIC.jpg)
Pompa EJ LINE
Pompa a vuoto in linea.
- Design clampabile, dimensioni compatte per ottimizzare gli ingombri.
- Peso ridotto.
- Disponibile in 2 taglie: EJ-SMALL e EJ-MEDIUM (EJ-LP, EJ-HF, EJ-HV).
![Limes_Gimatic-Vuoto-05-EJ-LINE](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-05-EJ-LINE.jpg)
Pompa EJ SLG
Pompa a vuoto taglia EJ-MEDIUM, EJ-LARGE con silenziatore integrato.
- Manifold in materiale POM.
- Disponibile nella versione con vacuostato integrato.
- Disponibile con cartucce EJ-MEDIUM e EJ-LARGE a due e tre stadi (EJ-LP, EJ-HF, EJ-HV).
![Limes_Gimatic-Vuoto-06-EJ-SLG](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-06-EJ-SLG.jpg)
Pompa EJ SYS
Pompa a vuoto taglia EJ-SMALL, EJ-MEDIUM, EJ-LARGE con silenziatore integrato.
- Manifold in alluminio, porte del vuoto multiple.
- Silenziatore integrato.
- Disponibile con cartucce a due e tre stadi (EJ-LP, EJ-HF, EJ-HV).
![Limes_Gimatic-Vuoto-07-EJ-SYS](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-07-EJ-SYS.jpg)
Pompa EJ BLOW OFF – MEDIUM
Pompa a vuoto taglia EJ-MEDIUM e EJ-MEDIUMx2
- Controsoffio regolabile.
- Disponibile nella versione con vacuostato integrato.
- Possibilità di installazione in linea o parallela alla superficie.
![Limes_Gimatic-Vuoto-08-EJ-BLOW](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-08-EJ-BLOW.jpg)
Pompa EJ MLG
Pompa a vuoto taglia EJ-LARGE a 2 o 3 stadi.
- Manifold in POM.
- Progettata per sistemi di vuoto centralizzati.
- Disponibile con 2, 3 o 4 cartucce EJ-LARGE.
- Porte del vuoto multiple per rilevamento presenza pezzo e possibile controsoffio.
![Limes_Gimatic-Vuoto-09-EJ-MLG](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-09-EJ-MLG.jpg)
Pompa EJ LINE – ATM
Pompa a vuoto taglia EJ-SMALLx2 ed EJ-MEDIUM con silenziatore integrato.
- Ripristina la pressione atmosferica all’interno della ventosa per un rilascio rapido del prodotto manipolato.
- Una singola valvola 3/ 2 controlla la pompa e il dispositivo di rilascio ATM.
![Limes_Gimatic-Vuoto-10-EJ-LINE](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-10-EJ-LINE.jpg)
Cartucce EJ – SMALL/ MEDIUM/ LARGE per soluzioni integrate
- EJ-HF: Elevata portata aspirata; Vuoto Max: -73 kPa.
- EJ-HV: Elevato grado di vuoto; Vuoto Max: -94 kPa.
- EJ-LP: Bassa pressione di alimentazione; Vuoto Max: -88 kPa.
![Limes_Gimatic-Vuoto-03-EJ](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-03-EJ.jpg)
BOOSTER BBT
- Ideale per applicazioni dove è necessario avere un elevata portata a bassi gradi di vuoto.
- Trasporto sfridi, scarti e residui di polvere.
- Disponibili in 4 diametri (10, 20, 30 and 40 mm).
![Limes_Gimatic-Vuoto-11-BOOTSTER](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-11-BOOTSTER.jpg)

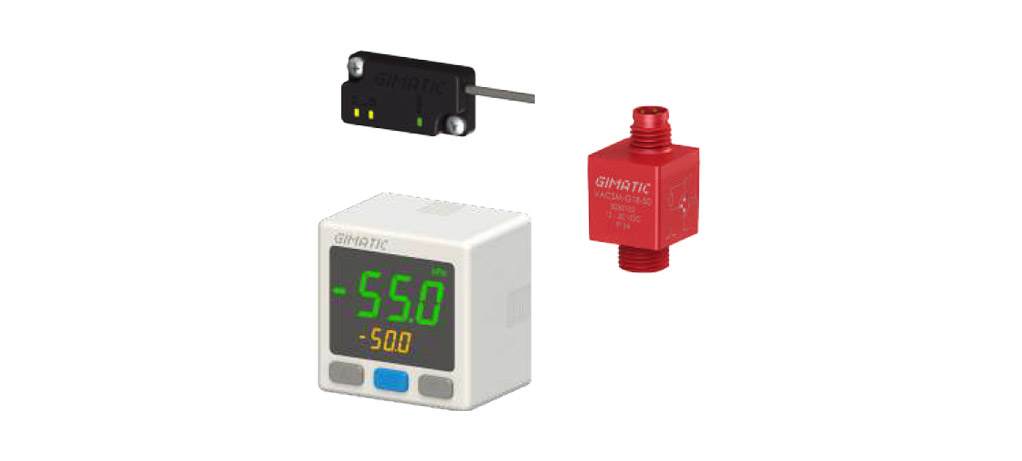

Vacuum Sensors
Vacuostato elettro-meccanico.
- Attacco Push-in da G1/ 8” 6mm; PNP/ NPN; disponibile nelle versioni pretarate a -30, -50, -70 [kPa].
- Connessione M8x1 3-pin.
- 2 taglie/ 3 modelli.
![Limes_Gimatic-Vuoto-12-VACUUM](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Vuoto-12-VACUUM.jpg)
Gimatic Vuoto
Azienda: | Gimatic Srl |
Sede: | Via Enzo Ferrari 2/4, Rocadelle – Brescia ITALIA (EU) |
Sito: | Gimatic Shop – Vuoto |
Distribuito da: | Limes Srl – Rivenditore autorizzato Gimatic Vacuum |
Servizi: | Progettazione e Montaggio |
Consulta la Brochure
Scarica la brochure GIMATIC.
GIMATIC Accessori Vuoto
Cos’è l’EOAT? È il telaio (con tutti gli strumenti necessari) montato sul robot utilizzato per scaricare la pressa ad iniezione.
- Pinze Pneumatiche Monodito o a Due Dita di Presa
- Sensori Vuoto (Gimatic Sensors)
- Riconoscimento Automatico (Gimatic Sensors)
- Sospensione per Ventose
- Cambia Utensili Elettrici
- Cambia Utensili Manuali
- Ribaltatori
- Scatola di Derivazione per Sensori
- Taglierini ad Aria (Modelli G.N – GN GN- – GNB – GNS – JS)
- Sistema Modulare di Fissaggio
- Strutture
Pinze Pneumatiche Monodito o a Due Dita di Presa
- Pinze ad espansione.
- Per la tenuta dei pezzi.
- Per la presa delle materozze.
- Per un posizionamento preciso degli inserti.
- Più di 200 codici dedicati ad applicazioni EOAT.
- Sensori incorporati.
![Limes_Gimatic-Plastic-08-Pinze](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-08-Pinze.jpg)
Sensori Vuoto (Gimatic Sensors)
- 10 nuovi vacuostati, dai modelli base ai full digital.
- Modularità e diverse soluzioni disponibili.
- Output digitale PNP/NPN.
- Trasduttore elettromeccanico o completamente digitale.
- Output programmabile.
![Limes_Gimatic-Sensors-03-Vuoti](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Sensors-03-Vuoti.jpg)
Riconoscimento Automatico (Gimatic Sensors)
Sistema di riconoscimento automatico dell’organo di presa composto da un lettore RFID (RRAQC) ed un TAG di memoria
(RRBQC).
- Fino a 255 utensile distinguibili.
- Memorizzazione dati tecnici dell’utensile.
- Comunicazione anche con il tuo smartphone grazie alla nuova app “Gimatic Android App”.
![Limes_Gimatic-Sensors-06-Riconoscimento](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Sensors-06-Riconoscimento.jpg)
Sospensione per Ventose
Supporti per Ventose e Sospensioni con molla interna.
- Rotanti o anti-rotazione.
- Materiali in gomma anti-macchia.
- Più di 500 codici PLASTICS dedicati.
- Disponibili 16 modelli in 3 taglie
- Sospensioni con freno.
![Limes_Gimatic-Plastic-07-Ventose](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-07-Ventose.jpg)
Cambia Utensile
Cambia utensile per agevoli connessioni tra robot e EOAT. Gimatic fornisce:
- 15 modelli e 5 taglie, fino a 75kg di carico.
- Versione Manuale o Elettrica.
- Connessioni pneumatiche ed elettriche.
- Valvole per l’aria.
- Blocco di sicurezza LOQC.
- RFID per l’identificazione dell’EOAT.
Cambia Utensili Elettrici (Modelli ECQC e EQC)
Per le applicazioni che richiedono il cambio automatico dell’organo di presa è disponibile la famiglia di cambia utensili elettrici EQC.
Si tratta di un sistema composto da una parte attiva (lato A) è collegata al polso di un robot ed una o più flange meccanica passiva (lato B) collegate agli organi di presa intercambiabili.
Su richiesta, i profili sono realizzabili anche in acciaio per carpenteria pesante.
Cambi Utensili Manuali (Modelli MCQC – QC – QCX – QCY – SQC – SQM)
Le guide lineari e i pattini sono a ricircolo di sfere ingabbiate, a garanzia di un movimento scorrevole, migliore lubrificazione, silenziosità e maggiore durata.
I pattini possono essere dotati di guarnizione di tenuta supplementare, per applicazioni in cui l’ambiente di lavoro è particolarmente inquinato da polveri sottili che potrebbero compromettere la durata dei componenti di scorrimento, tutti lubrificabili dall’esterno.
Per alcune unità vi è la possibilità di installare anche un kit di lubrificazione per mantenere costante il livello di lubrifica di pattini e guide.
![Limes_Gimatic-Plastic-01-CambiaUtensile](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-01-CambiaUtensile.jpg)
Ribaltatori
- Rotazione di 90°.
- Elevata coppia di sollevamento.
- Bloccaggio di sicurezza.
- Valvole per l’aria.
- Sensori magnetici opzionali.
Unità Rotanti Pneumatiche (Modelli ITSC – OFN – R – RBT – RT)
Unità Rotanti Elettriche (Modello MRE)
![Limes_Gimatic-Plastic-02-Ribaltatori](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-02-Ribaltatori.jpg)
Scatola di Derivazione per Sensori
Scatola elettrica di connessione per elaborare i segnali ricevuti dagli attuatori
- Molteplici modelli con diverso numero di ingressi: 2,4,6,8 oppure 12 ingressi.
- Versione modulare in grado di gestire fino a 20 sensori.
- Bloccaggio di sicurezza.
- Valvole per l’aria.
- Semplice configurazione tramite microinterruttori.
![Limes_Gimatic-Plastic-04-Scatola-di-derivazione](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-04-Scatola-di-derivazione.jpg)
Taglierini ad Aria (Modelli G.N – GN GN- – GNB – GNS – JS)
Taglierini Pneumatici per rimuovere la materozza. Elevata spinta e lame riscaldate (opzionale) per i materiali più resistenti.
- Taglio a forbice o a ghigliottina.
- 10 taglie disponibili.
- Lame intercambiabili.
- Riscaldamento della lama opzionale.
- Sensori integrati.
- Soluzioni con lame customizzate, su richiesta.
![Limes_Gimatic-Plastic-05-Taglierini](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-05-Taglierini.jpg)
Sistema Modulare di Fissaggio
Staffe per il montaggio dall’attuatore sul telaio.
- Più di 500 codici per un perfetto posizionamento.
- Versione in alluminio o tecnopolimero.
- Montaggio con brugola M5.
- Perfetto compromesso tra rigidezza e peso.
- Opzioni per applicazioni pesanti.
![Limes_Gimatic-Plastic-09-Fissaggio-Modulare](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-09-Fissaggio-Modulare.jpg)
Strutture
- Profili di alluminio per mani di presa.
- Tubi in fibra di carbonio per alleggerire l’EOAT.
- Dadi speciali per un fissaggio rigido.
- Anodizzazione nera o argento.
- Forma quadrata o circolare.
- 15 taglie.
![Limes_Gimatic-Plastic-10-Strutture](https://www.limesdistribuzione.com/site/wp-content/uploads/2021/03/Limes_Gimatic-Plastic-10-Strutture.jpg)
Gimatic Sensors & Plastic
Azienda: | Gimatic Srl |
Sede: | Via Enzo Ferrari 2/4, Rocadelle – Brescia ITALIA (EU) |
Sito: | gimatic.com |
Distribuito da: | Limes Srl – Rivenditore autorizzato Gimatic Sensors & Plastic |
Servizi: | Progettazione e Montaggio |
