DAMO Sistemi Cartesiani

• DAMO Sistemi Cartesiani.
• ROBOT Cartesiani Multiasse.
• DAMO Manipolatori in Carpenteria (Damo Heavy).

SISTEMI CARTESIANI a 2-3-4 assi personalizzabili dall’elevato standard qualitativo

• Manipoltore 2-3 Assi.
• Gantry.
• Asservimento Macchine Lamiera.

Per impianti di:

• Pallettizzazione su linee e fine linea per il packaging e l’imballo.
• Asservimento e manipolazione su macchine utensili, macchine per assemblaggio, magazzini e impianti automatici.
• Avvitatura e dispensazione per resinatura, incollaggio e spalmatura.
• Posizionamento di opportuni tools per lavorazioni meccaniche, asportazione, marcatura e saldatura.

Le cinghie dentate sono in poliuretano, rinforzato con trefoli in acciaio e rivestite superficialmente per ridurre rumore ed attrito. Consentono quindi di operare a velocità elevate, con alta efficienza e bassa rumorosità.

Le unità a vite vengono equipaggiate con viti rullate e/o rettificate, con gradi di precisione ISO5 ed ISO7, garantendo alte precisioni ed elevate spinte assiali. Le viti posso essere lubrificate per mezzo di ingrassatori presenti sul carro.

Le cremagliere utilizzate sono a denti obliqui per garantire precisione, silenziosità e velocità. Sono temprate o temprate /rettificate, con precisioni in classe Q6 e Q8.
Le cremagliere possono venire lubrificate in automatico dotando il carro di apposito pignone in feltro e gruppo di dosatura lubrificante.

Consulta la Brochure

Scarica la brochure DAMO.

DOWNLOAD PDF

Brochure Damo

1 file 3.3 MB

Download

Robot Cartesiani a 2-3-4 assi personalizzabili, completi di motorizzazione e telaio/gambe di supporto, per impianti di:

• Pallettizzazione su linee e fine linea per il packaging e l’imballo.
• Asservimento e manipolazione su macchine utensili, macchine per assemblaggio, magazzini e impianti automatici.
• Posizionamento di opportuni tools per lavorazioni meccaniche, asportazione, marcatura e saldatura.

• Robot Sollevatore SL20.
• Robot Sollevatore SL10.
• Robot Dosatura.
• Robot Pallettizzatore.

Robot Sollevatore SL20

Robot sollevatori Damo completi di motorizzazione, parte elettrica e software, pronti per essere interfacciato alla tua linea di movimentazione.

Robot Sollevatore SL10

Robot Sollevatore completo di motorizzazione.

Robot Dosatura

Robot cartesiani per la dosatura completi di motorizzazione, parte elettrica e software, pronti per essere interfacciati al tuo gruppo di dosatura.

Robot Pallettizzatore

Robot cartesiani di pallettizzazione, costituiti da propri attuatori lineari e rotanti.

Dimensioni, portate e dinamiche di esercizio richieste al sistema vengono pienamente rispettate grazie all’attenta integrazione delle adeguate unità lineari.

L’unità lineare che costituisce l’attuatore verticale può essere un modulo lineare unico oppure, in funzione ai carichi, anche un attuatore lineare telescopisco.

L’architettura del sistema permette di mantenere l’unità di rotazione (4° asse) a monte del sistema, in modo da non sovraccaricare il polso dell’attuatore lineare verticale e permettere una rotazione oltre i 270°, anche grazie all’impiego di opportuna catena portacavi flessibile e dal basso carico resistente.

Sistemi Cartesiani a 2-3-4 assi, per applicazioni pesanti realizzati con struttura in acciaio, per impianti di:

• Pallettizzazione su linee e fine linea per il packaging e l’imballo.
• Asservimento e manipolazione su macchine utensili, macchine per assemblaggio, magazzini e impianti automatici.
• Posizionamento di opportuni tools per lavorazioni meccaniche, asportazione, marcatura e saldatura.

• Manipolatori in Capenteria.

Manipolatori in Carpenteria

Le Serie:

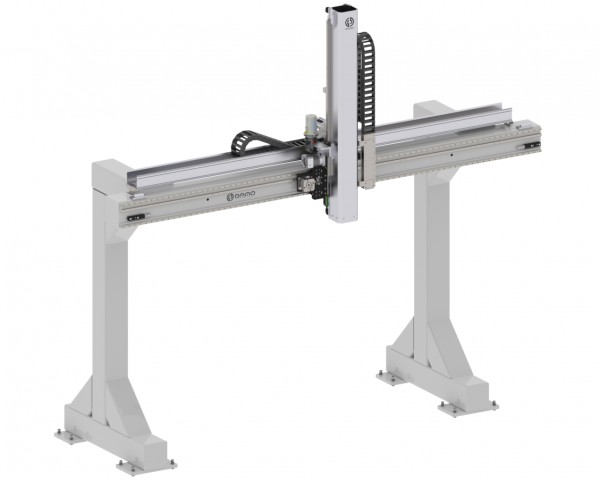

• Unità TRC10.

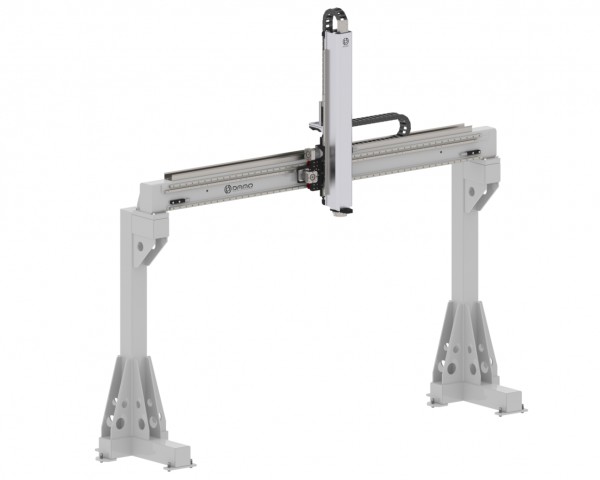

• Unità TRC20.

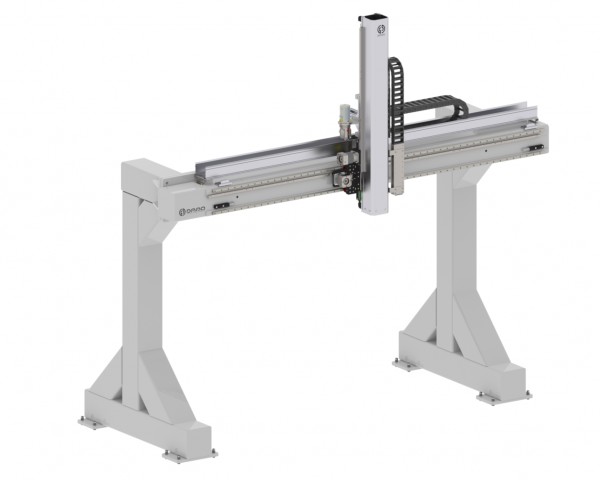

• Unità TRC30.

I Manipolatoi in Acciaio Damo presentano le seguenti caratteristiche:

• Struttura in acciaio elettrosaldato e lavorato alla M.U.
• Trasmissione a cremagliera a denti obliqui temprati e rettificati e/o cinghia dentata rinforzata con trefoli di acciaio.
• Scorrimento su guide e pattini a ricircolo di sfere.
• Bumper assorbimento energia.
• Impianto di Lubrificazione Automatico (su richiesta).
