GIMATIC Handling – Pinze per l’Automazione Industriale

Pinze ad Aghi

Adatte per l’industria plastica, tessile e alimentare.

  • Doppio effetto, a 4 o 8 aghi.
  • Vari accessori per il fissaggio.
  • Ampio foro passante per centraggio.
  • Valvole per l’aria.
  • Regolazione della corsa degli aghi.
  • Sistema di soffiaggio e rilevamento tramite sensore.

Mini Compensatore per Pinze Piccole

  • Compensazione in X-Y e nell’angolo α.
  • Rigido in direzione Z.
  • Un canale dell’aria per avere la posizione di zero centrale.
  • Un altro canale per il bloccaggio fuori centro.

Pinze Parallele

  • Grado di protezione IP67.
  • Corsa da 2,5mm a 100mm.
  • Coppia resistente da 70Ncm a 7286Ncm.
  • Versione normalmente aperta o normalmente chiusa.
  • Versione ad alta velocità o ad alta protezione.
  • i class=”fa fa-wrench” style=”color: #ffb716; margin-right: 10px;”>Disponibile versione a 3 griffe

Pinze a 3 Griffe

  • Azionamento a doppio effetto, con
    molle opzionali (in chiusura o apertura).
  • Corsa lunga o corsa corta.
  • Possibilità di fissaggio frontale con viti passanti.
  • Meccanismo di trasmissione ad alta
    efficienza.
  • Sensori magnetici o induttivi opzionali.

Pinze Radiali

  • Angolo di rotazione di 90°.
  • Coppia da 60Ncm a 3600Ncm.
  • Coppia costante.

Slitte

  • Versione heavy duty.
  • Corsa da 10mm a 200mm.
  • Design compatto.
  • Cuscinetti a ricircolo di sfere.

Pinze Angolari

  • Opzione Autocentrante o Non Autocentrante.
  • Angolo di rotazione da 7° a 34°.
  • Coppia da 16Ncm a 1302Ncm.
  • Versioni normale aperta e normale chiusa.
  • Applicazioni ad alte velocità.
  • Disponibile versione a 3 griffe.

Pinze ad Espansione

  • Pinze ad espansione con presa verso l’alto o verso il basso.
  • Diametro da 8mm a 63mm.
  • Cono di centraggio e sensori opzionali.
  • Soffietto in silicone o EPDM.

Unità Rotanti

  • Da 2 a 8 posizioni di indexaggio.
  • Sensori per il rilevamento.
  • Opzione di fermata intermedia.
  • Design piatto e robusto.
  • Coppia da 28Ncm a 3926Ncm.
  • Rotazione in senso orario o antiorario.

Gimatic Handling

Azienda: Gimatic Srl
Sede: Via Enzo Ferrari 2/4, Rocadelle – Brescia
ITALIA (EU)
Distribuito da: Limes Srl – Rivenditore autorizzato Damo Mechanics Technical Equipments
Servizi: Progettazione e Montaggio

    Richiedi Info

    Richiedi direttamente informazioni su questi prodotti

    Consulta la Brochure

    Scarica la brochure GIMATIC.

    DOWNLOAD PDF

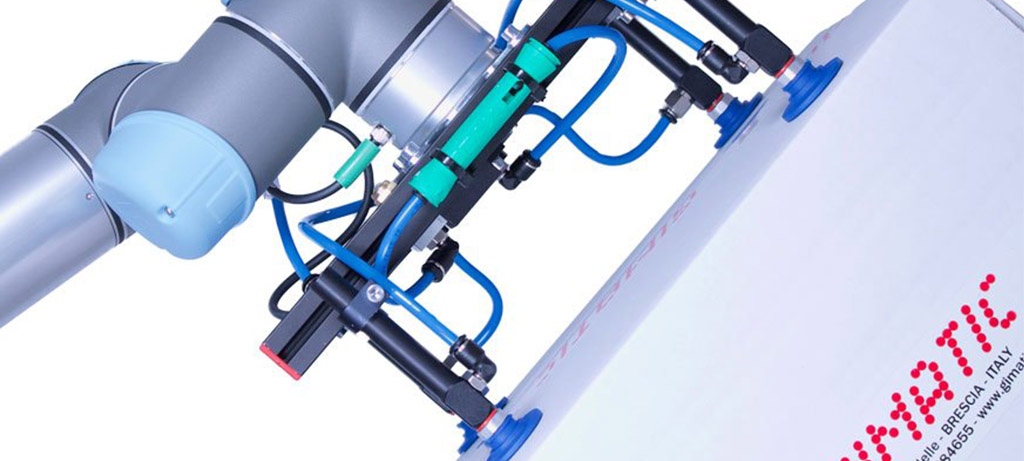

    GIMATIC Vuoto

    Gimatic amplia l’offerta con il lancio di prodotti per il vuoto, consentendo ai clienti una maggiore flessibilità nella progettazione di sistemi di automazione che mirano ad aumentare l’efficienza e la produttività.

    VG.U + VG.B + VG.LB + VG.CF

    Ventose universali, idonee per applicazioni nel settore della plastica Adatte per l’industria plastica, tessile e alimentare.

    • Adatte per un utilizzo standard, su superfici piatte o leggermente curve.
    • Eccellente stabilità di presa, la tassellatura interna incrementa l’attrito ed evita deformazioni.
    • Materiali: NBR, HNBR, Silicone rosso, Silicone FDA trasparente.

    VG.PAAT

    Ideali per la manipolazione di polimeri caldi con superfice piana o leggermente curva.

    • Attacco in acciaio inox.
    • Adatte per alte temperature di lavoro fino a 300 °C.
    • Materiale: PTFE.

    EJ – SMALL/ MEDIUM/ LARGE per soluzioni integrate

    • EJ-HF: Elevata portata aspirata; Vuoto Max: -73 kPa.
    • EJ-HV: Elevato grado di vuoto; Vuoto Max: -94 kPa.
    • EJ-LP: Bassa pressione di alimentazione; Vuoto Max: -88 kPa.

    EJ BASIC

    Pompa a vuoto taglia EJ-MEDIUM e EJ-MEDIUMx2 con silenziatore integrato.

    • Ideale per applicazioni decentralizzate.
    • Possibilità di installare la pompa vicino al punto di presa, dimensioni compatte e peso leggero.
    • Disponibile con cartucce EJ-MEDIUM a due o tre stadi (EJ-LP, EJ-HF, EJ-HV).

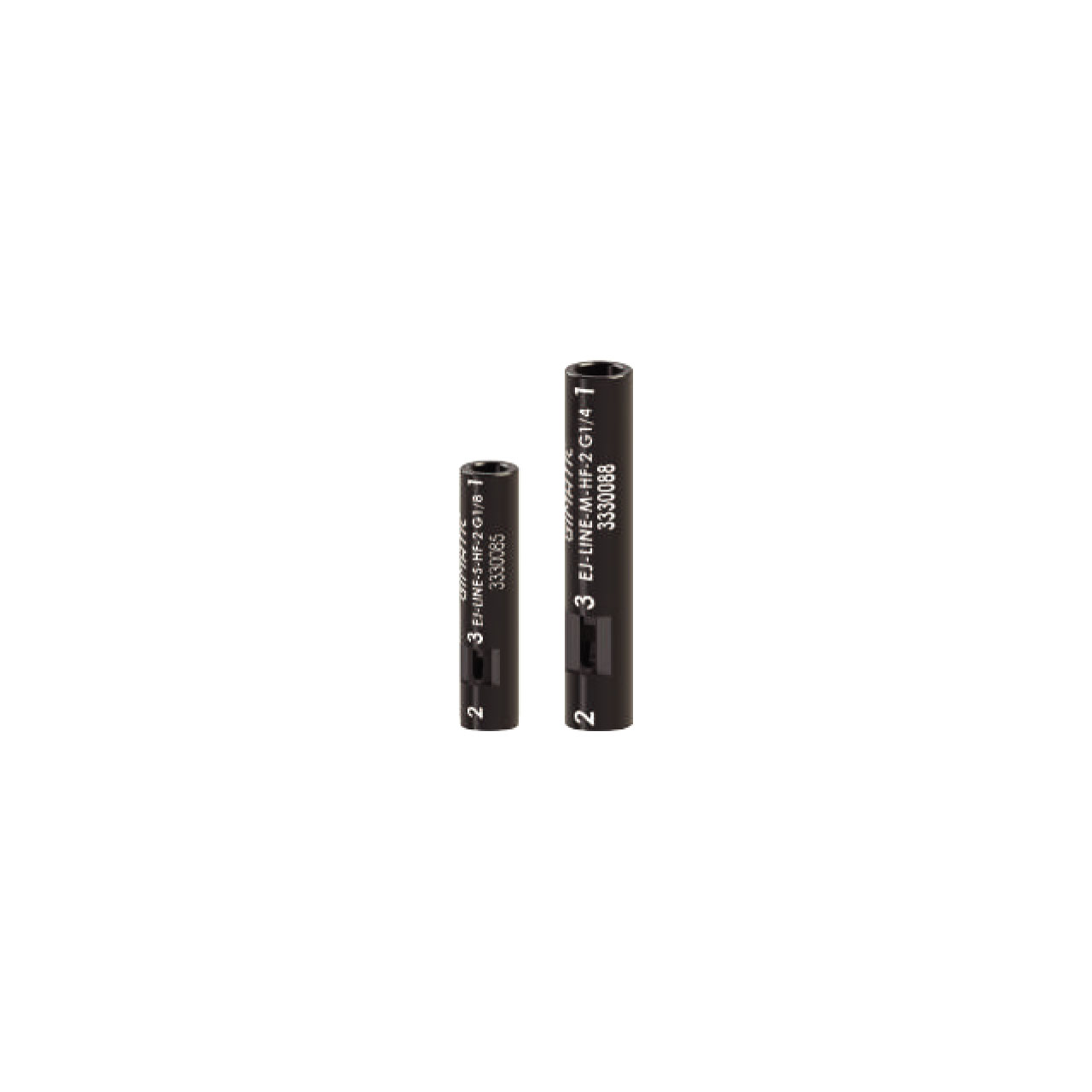

    EJ LINE

    Pompa a vuoto in linea.

    • Design clampabile, dimensioni compatte per ottimizzare gli ingombri.
    • Peso ridotto.
    • Disponibile in 2 taglie: EJ-SMALL e EJ-MEDIUM (EJ-LP, EJ-HF, EJ-HV).

    EJ SLG

    Pompa a vuoto taglia EJ-MEDIUM, EJ-LARGE con silenziatore integrato.

    • Manifold in materiale POM.
    • Disponibile nella versione con vacuostato integrato.
    • Disponibile con cartucce EJ-MEDIUM e EJ-LARGE a due e tre stadi (EJ-LP, EJ-HF, EJ-HV).

    EJ SYS

    Pompa a vuoto taglia EJ-SMALL, EJ-MEDIUM, EJ-LARGE con silenziatore integrato.

    • Manifold in alluminio, porte del vuoto multiple.
    • Silenziatore integrato.
    • Disponibile con cartucce a due e tre stadi (EJ-LP, EJ-HF, EJ-HV).

    EJ BLOW OFF – MEDIUM

    Pompa a vuoto taglia EJ-MEDIUM e EJ-MEDIUMx2

    • Controsoffio regolabile.
    • Disponibile nella versione con vacuostato integrato.
    • Possibilità di installazione in linea o parallela alla superficie.

    EJ MLG

    Pompa a vuoto taglia EJ-LARGE a 2 o 3 stadi.

    • Manifold in POM.
    • Progettata per sistemi di vuoto centralizzati.
    • Disponibile con 2, 3 o 4 cartucce EJ-LARGE.
    • Porte del vuoto multiple per rilevamento presenza pezzo e possibile controsoffio.

    EJ LINE – ATM

    Pompa a vuoto taglia EJ-SMALLx2 ed EJ-MEDIUM con silenziatore integrato.

    • Ripristina la pressione atmosferica all’interno della ventosa per un rilascio rapido del prodotto manipolato.
    • Una singola valvola 3/ 2 controlla la pompa e il dispositivo di rilascio ATM.

    BOOSTER BBT

    • Ideale per applicazioni dove è necessario avere un elevata portata a bassi gradi di vuoto.
    • Trasporto sfridi, scarti e residui di polvere.
    • Disponibili in 4 diametri (10, 20, 30 and 40 mm).

    Vacuum Sensors

    Vacuostato elettro-meccanico.

    • Attacco Push-in da G1/ 8” 6mm; PNP/ NPN; disponibile nelle versioni pretarate a -30, -50, -70 [kPa].
    • Connessione M8x1 3-pin.
    • 2 taglie/ 3 modelli.

    VG.FO

    Ideali per apertura di sacchetti, indicate per applicazioni con confezionatrici verticali e orizzontali.

    • Manipolazione fogli, etichette o pellicole sottili.
    • Materiale: Silicone FDA trasparente.

    VG.BR + VG.LBR

    Adatte per manipolare snack con forma oblunga o barrette confezionate.

    • Ideali per presa e deposito in costa dell’oggetto manipolato.
    • Materiale: Poliuretano 50 Shore.

    VG.BPG + VG.LPG

    Presa eccellente su diversi tipologie di sacchetti contenenti liquidi, prodotti surgelati e cibo per animali.

    • Soffietto rinforzato, permette un elevata stabilità anche in fase di rotazione.
    • Materiale: Silicone FDA trasparente.

    VG.FP + VG.BC

    Ideali per manipolare sacchetti con diverse tipologie di flow pack, confezioni di biscotti e snack.

    • Soffietto rinforzato, labbro flessibile e sottile, attacco speciale ad elevata portata.
    • Materiali: Silicone rosso, Silicone FDA trasparente.

    VG.BP + VG.GX + VG.IS

    Presa eccellente su superfici ondulate o porose.

    • Materiali: PU 50 Shore di colore verde.
    • Disponibile con 2.5 and 1.5 soffietti (applicazioni con ribaltamento).
    • Labbro largo e allo stesso tempo sottile nella versione PUR 30/ 60 Shore di colore grigio/rossa.

    VG.MB + VG.MF

    Manipolazione di lamiere con superficie oleata e asciutta.

    • Elevata resistenza all’usura.
    • Attacco vulcanizzato con esagono di fissaggio.
    • Materiali: NBR, PU.

    Gimatic Vuoto

    Azienda: Gimatic Srl
    Sede: Via Enzo Ferrari 2/4, Rocadelle – Brescia
    ITALIA (EU)
    Distribuito da: Limes Srl – Rivenditore autorizzato Damo Mechanics Technical Equipments
    Servizi: Progettazione e Montaggio

      Richiedi Info

      Richiedi direttamente informazioni su questi prodotti

      GIMATIC Mechatronics

      Pinze Elettriche

      • Pinze parallele autocentranti a 2 griffe. Con corsa corta, extra o lunga.
      • Pinze parallele autocentranti a 3 griffe.
      • Pinze a parallelogramma multiscopo.
      • Pinze radiali a 180°.
      • Pinze angolari a 40°.
      • Pinze autoadattive, con ritenzione di sicurezza, completamente Plug&Play.
      • Certificato per camera bianca

      Camera Bianca

      • Certificato dall’istituto Fraunhofer.
      • Silicone Silpuran approvato da FDA.
      • Sterilizzazione con VHP H + UV.
      • Grado di protezione IP65.

      Sistema di Presa Freno-Frizione

      L’Unica pinza elettrica che usa il motore Encoder, software del Robot.

      • Nessun driver o software richiesto.
      • Commutando la frizione puoi ruotare o comandare la pinza.
      • Opzione frizione elettrica, pneumatica, manuale.

      Robot Collaborativi

      • Pinza elettrica parallela a 2 griffe con cover di plastica e capacitor box integrato.
      • Pinza elettrica a parallelogramma con cover di plastica e capacitor box integrato.

      Pinze Servo

      • Opzione frizione elettrica, pneumatica, manuale.
      • Pinza controllabile tramite corsa, velocità e forza.
      • CAN/ RS485 bus di comunicazione.
      • Riscaldamento della lama opzionale.
      • Motore brushless 24vdc integrato.
      • Design idoneo per l’uso su robot collaborativi.

      Unità Elettriche Rotanti

      • Attuatori rotanti a 90° o 180° in tre taglie.
      • Posizioni intermedie senza dispositivi esterni.
      • Pinze autoadattive, con ritenzione di sicurezza, completamente Plug&Play.

      Cambia Utensile Elettrico

      • Completamente automatico, Plug & Play e con ritenzione di sicurezza.
      • Opzione wireless.
      • Carico fino a 20kg.
      • 4 + 3 connessioni pneumatiche.
      • 15 + 15 pin di connessione.
      • Certificato per camera bianca.

      Gimatic Mechatronics

      Azienda: Gimatic Srl
      Sede: Via Enzo Ferrari 2/4, Rocadelle – Brescia
      ITALIA (EU)
      Distribuito da: Limes Srl – Rivenditore autorizzato Damo Mechanics Technical Equipments
      Servizi: Progettazione e Montaggio

        Richiedi Info

        Richiedi direttamente informazioni su questi prodotti

        GIMATIC Sensors

        Sensori Magnetici

        • Tecnologia REED e GMR.
        • Uscita PNP, NPN, 2 cavi e uscita analogica.
        • Testati al 100% con bobina di Helmholtz.
        • Versione per cave a T, C, coda di rondine e tiranti per cilindri.
        • Ampia gamma di staffe e adattatori.
        • Uscita cavo oppure con connettore M8 e M12.

        Sensore Pro

        • Uscite programmabili.
        • 3 punti di commutazione
        • Versione con uscite PNP, NPN.
        • Uscita settabile NO, NC.
        • Lettura corsa 30 + 30 mm.
        • Uscite cavo e connettori M8 e M12.

        Sensori Vuoto

        • 10 nuovi vacuostati, dai modelli base ai full digital.
        • Modularità e diverse soluzioni disponibili.
        • Output digitale PNP/NPN.
        • Trasduttore elettromeccanico o completamente digitale.
        • Output programmabile.

        Sensori per Stampo

        • Basati sulla tecnologia energy harvesting: non necessitano di alcuna forma di alimentazione.
        • Comunicazione wireless e identificazione univoca.
        • Il cliente può raccogliere dati da qualsiasi sito produttivo nel mondo.

        Sensori ad Ultrasuoni

        Sensore ad ultrasuono M18x1.

        • Uscita PNP/ NPN NO/ NC.
        • Distanza di rilevamento di 40mm-300mm.
        • Corpo leggero in tecnopolimero.

        Riconoscimento Automatico

        Sistema di riconoscimento automatico dell’organo di presa composto da un lettore RFID (RRAQC) ed un TAG di memoria
        (RRBQC).

        • Fino a 255 utensile distinguibili.
        • Memorizzazione dati tecnici dell’utensile.
        • Comunicazione anche con il tuo smartphone grazie alla nuova app “Gimatic Android App”.

        Sensori d’Urto

        • Disponibile in diametro 3/ 4mm.
        • Profilo pulito.
        • Distanza di rilevamento 1mm.
        • Uscita PNP/ NPN.
        • Testata compatibilità con le pinze.
        • Cavi di uscita in PUR.

        Sensori Induttivi

        • Manifold in POM.
        • Progettata per sistemi di vuoto centralizzati.
        • Disponibile con 2, 3 o 4 cartucce EJ-LARGE.
        • Porte del vuoto multiple per rilevamento presenza pezzo e possibile controsoffio.

        Sensori Costomizzati

        Eseguiti su specifiche dei clienti.

        • Disponibile tecnologia magnetica, induttiva, ottica ed urto.
        • 100% di tracciabilità.
        • Produzione basata su larga scala.

        Sensore Tattile

        • Sensore Reed M14x1 mm.
        • Testa morbida per evitare di danneggiare il prodotto.
        • Rilevamento corsa da 2,5 a 15mm.

        Sensori Ottici

        • Sensore ottico M18x1.
        • Soppressione di sfondo 100mm.
        • Uscite PNP/ NPN.
        • Corpo leggero in tecnopolimero.

        Sensori per l’Automotive

        Progettati secondo specifiche Automotive.

        • Sensori con tecnologia magnetica.
        • Rilevamento della posizione progressiva.
        • Sensori progettati su richieste del cliente.
        • 100% di tracciabilità.

        Gimatic Sensors

        Azienda: Gimatic Srl
        Sede: Via Enzo Ferrari 2/4, Rocadelle – Brescia
        ITALIA (EU)
        Distribuito da: Limes Srl – Rivenditore autorizzato Damo Mechanics Technical Equipments
        Servizi: Progettazione e Montaggio

          Richiedi Info

          Richiedi direttamente informazioni su questi prodotti

          GIMATIC Plastic – Utensili per l’estremità del braccio

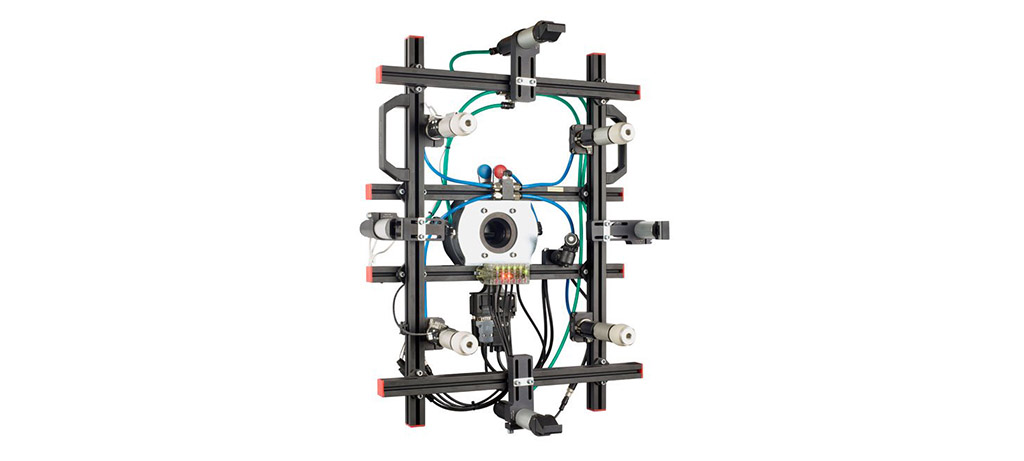

          Cos’è l’EOAT? È il telaio (con tutti gli strumenti necessari) montato sul robot utilizzato per scaricare la pressa ad iniezione.

          Cambia Utensile

          Cambia utensile per agevoli connessioni tra robot e EOAT. Gimatic fornisce:

          • 15 modelli e 5 taglie, fino a 75kg di carico.
          • Versione Manuale o Elettrica.
          • Connessioni pneumatiche ed elettriche.
          • Valvole per l’aria.
          • Blocco di sicurezza LOQC.
          • RFID per l’identificazione dell’EOAT.

          Cambia Utensili Elettrici (Modelli ECQC e EQC)

          Per le applicazioni che richiedono il cambio automatico dell’organo di presa è disponibile la famiglia di cambia utensili elettrici EQC.
          Si tratta di un sistema composto da una parte attiva (lato A) è collegata al polso di un robot ed una o più flange meccanica passiva (lato B) collegate agli organi di presa intercambiabili.
          Su richiesta, i profili sono realizzabili anche in acciaio per carpenteria pesante.

          Cambi Utensili Manuali (Modelli MCQC – QC – QCX – QCY – SQC – SQM)

          Le guide lineari e i pattini sono a ricircolo di sfere ingabbiate, a garanzia di un movimento scorrevole, migliore lubrificazione, silenziosità e maggiore durata.
          I pattini possono essere dotati di guarnizione di tenuta supplementare, per applicazioni in cui l’ambiente di lavoro è particolarmente inquinato da polveri sottili che potrebbero compromettere la durata dei componenti di scorrimento, tutti lubrificabili dall’esterno.
          Per alcune unità vi è la possibilità di installare anche un kit di lubrificazione per mantenere costante il livello di lubrifica di pattini e guide.

          Ribaltatori o Unità Rotanti

          • Rotazione di 90°.
          • Elevata coppia di sollevamento.
          • Bloccaggio di sicurezza.
          • Valvole per l’aria.
          • Sensori magnetici opzionali.

          Unità Rotanti Pneumatiche (Modelli ITSC – OFN – R – RBT – RT)

          Unità Rotanti Elettriche (Modello MRE)

          Cilindro per Paraurti

          Attuatori pneumatici angolari a un dito per bloccaggio (serie OFG).

          • Azionamento a doppio effetto su entrambi i lati.
          • Corsa angolare regolabile fino a 12°.
          • Compatibile con tutti gli accessori della serie MFI.
          • Valvole per l’aria.
          • Sensori magnetici opzionali.

          Scatola di Derivazione per Sensori

          Scatola elettrica di connessione per elaborare i segnali ricevuti dagli attuatori

          • Molteplici modelli con diverso numero di ingressi: 2,4,6,8 oppure 12 ingressi.
          • Versione modulare in grado di gestire fino a 20 sensori.
          • Bloccaggio di sicurezza.
          • Valvole per l’aria.
          • Semplice configurazione tramite microinterruttori.

          Taglierini ad Aria (Modelli G.N – GN GN- – GNB – GNS – JS)

          Taglierini Pneumatici per rimuovere la materozza. Elevata spinta e lame riscaldate (opzionale) per i materiali più resistenti.

          • Taglio a forbice o a ghigliottina.
          • 10 taglie disponibili.
          • Lame intercambiabili.
          • Riscaldamento della lama opzionale.
          • Sensori integrati.
          • Soluzioni con lame customizzate, su richiesta.

          Ventose e Sospensioni

          Supporti per Ventose e Sospensioni con molla interna.

          • Rotanti o anti-rotazione.
          • Materiali in gomma anti-macchia.
          • Più di 500 codici PLASTICS dedicati.
          • Disponibili 16 modelli in 3 taglie
          • Sospensioni con freno.

          Pinze Pneumatiche Monodito o a Due Dita di Presa

          • Pinze ad espansione.
          • Per la tenuta dei pezzi.
          • Per la presa delle materozze.
          • Per un posizionamento preciso degli inserti.
          • Più di 200 codici dedicati ad applicazioni EOAT.
          • Sensori incorporati.

          Sistema Modulare di Fissaggio

          Staffe per il montaggio dall’attuatore sul telaio.

          • Più di 500 codici per un perfetto posizionamento.
          • Versione in alluminio o tecnopolimero.
          • Montaggio con brugola M5.
          • Perfetto compromesso tra rigidezza e peso.
          • Opzioni per applicazioni pesanti.

          Strutture

          • Profili di alluminio per mani di presa.
          • Tubi in fibra di carbonio per alleggerire l’EOAT.
          • Dadi speciali per un fissaggio rigido.
          • Anodizzazione nera o argento.
          • Forma quadrata o circolare.
          • 15 taglie.

          Gimatic Plastic

          Azienda: Gimatic Srl
          Sede: Via Enzo Ferrari 2/4, Rocadelle – Brescia
          ITALIA (EU)
          Distribuito da: Limes Srl – Rivenditore autorizzato Damo Mechanics Technical Equipments
          Servizi: Progettazione e Montaggio

            Richiedi Info

            Richiedi direttamente informazioni su questi prodotti
