Damo Srl è un’azienda leader nella produzione di UNITA’ LINEARI E SISTEMI CARTESIANI CUSTOMIZZATI. Le unità lineari Damo sono resistenti all’ossidazione e curate nei minimi dettagli. Sono costituite da profili estrusi in alluminio realizzati su disegni esclusivi DAMO e possono essere fornite complete di riduzioni e motorizzazioni, opportunamente dimensionate in base alle necessità.

Oltre che in alluminio 6060 anodizzato, su richiesta i prodotti Damo possono essere realizzati anche in acciaio per carpenteria pesante.

Le unità lineari Damo sono caratterizzate da diverse tipologie di trasmissione ed azionamento.

• Azionamento CINGHIA.
• Azionamento VITE.
• Azionamento CREMAGLIERA.

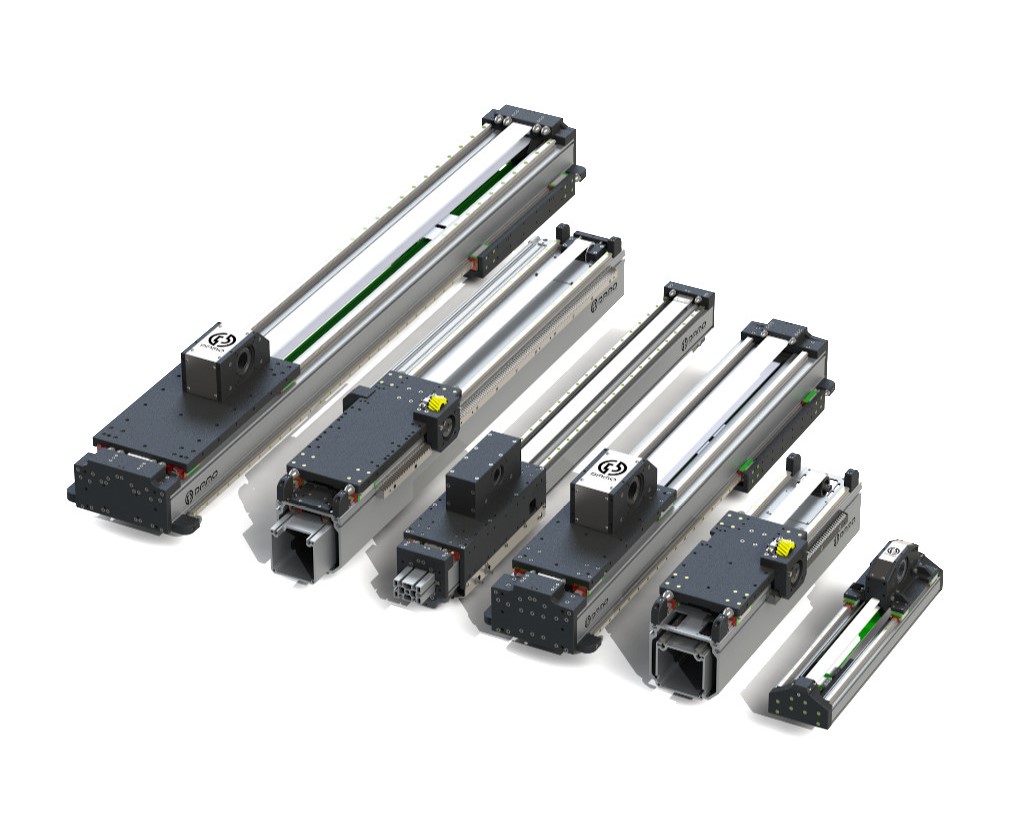

• Unità TELESCOPICHE.
• Unità SPECIALI.

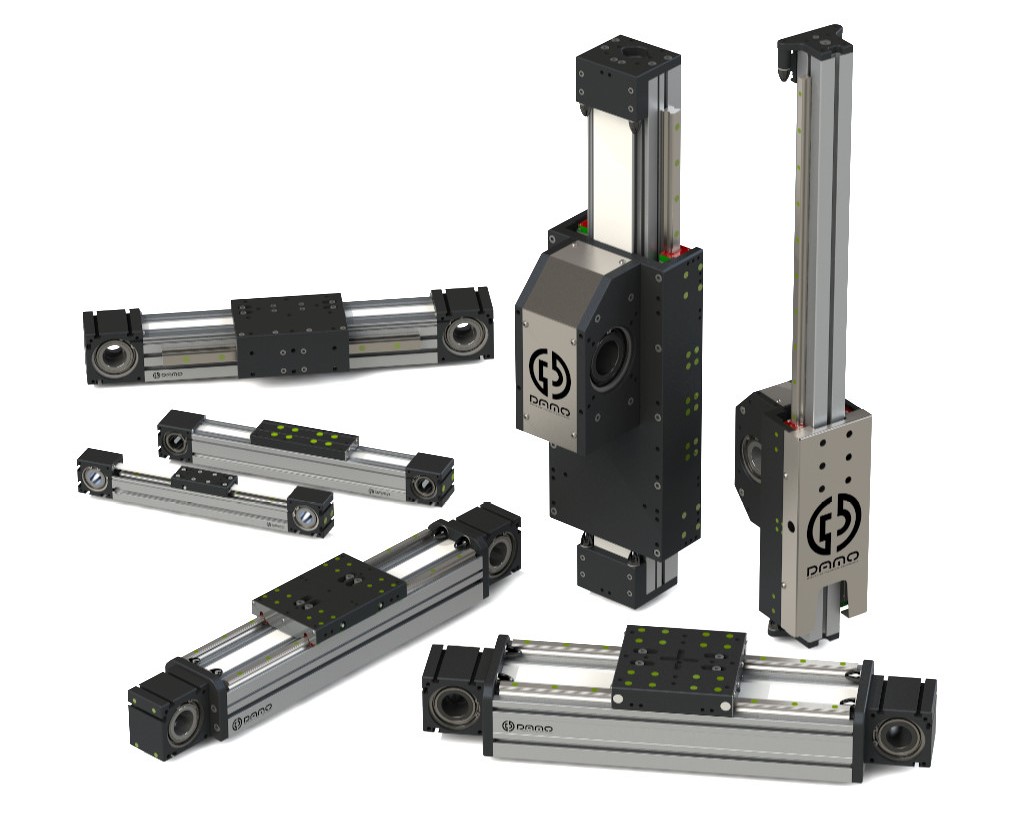

Le cinghie dentate sono in poliuretano, rinforzato con trefoli in acciaio e rivestite superficialmente per ridurre rumorosità ed attrito. Consentono quindi di operare a velocità elevate, con alta efficienza e bassa rumorosità.

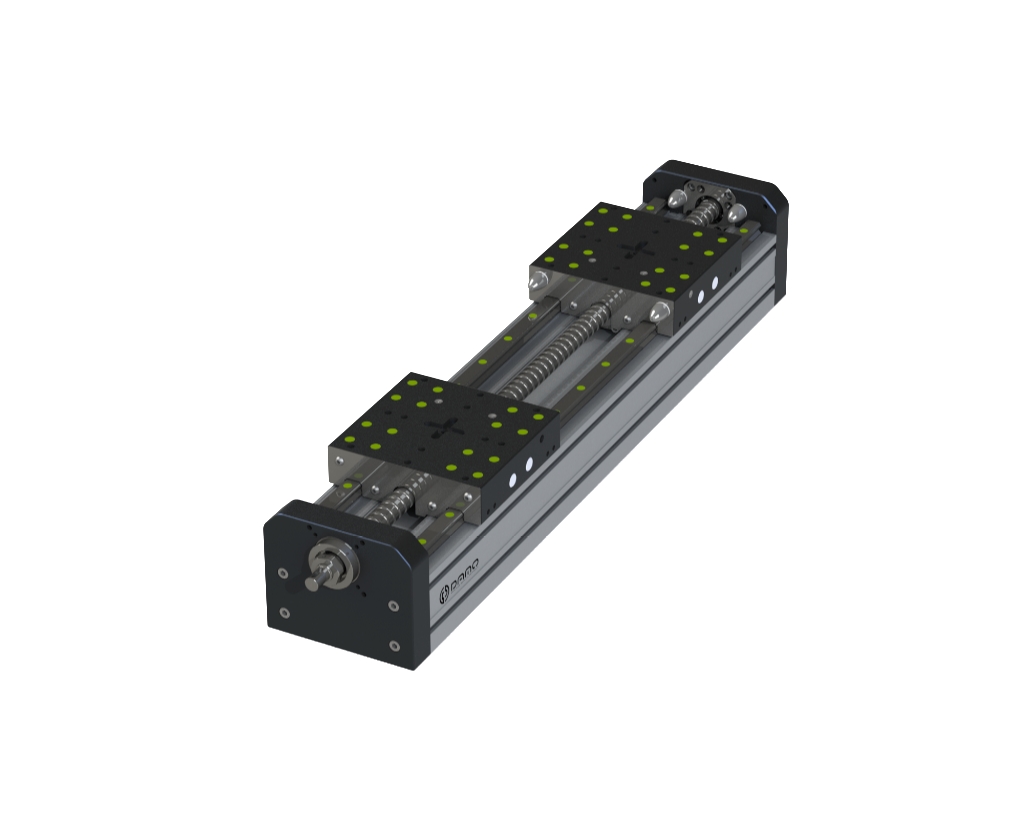

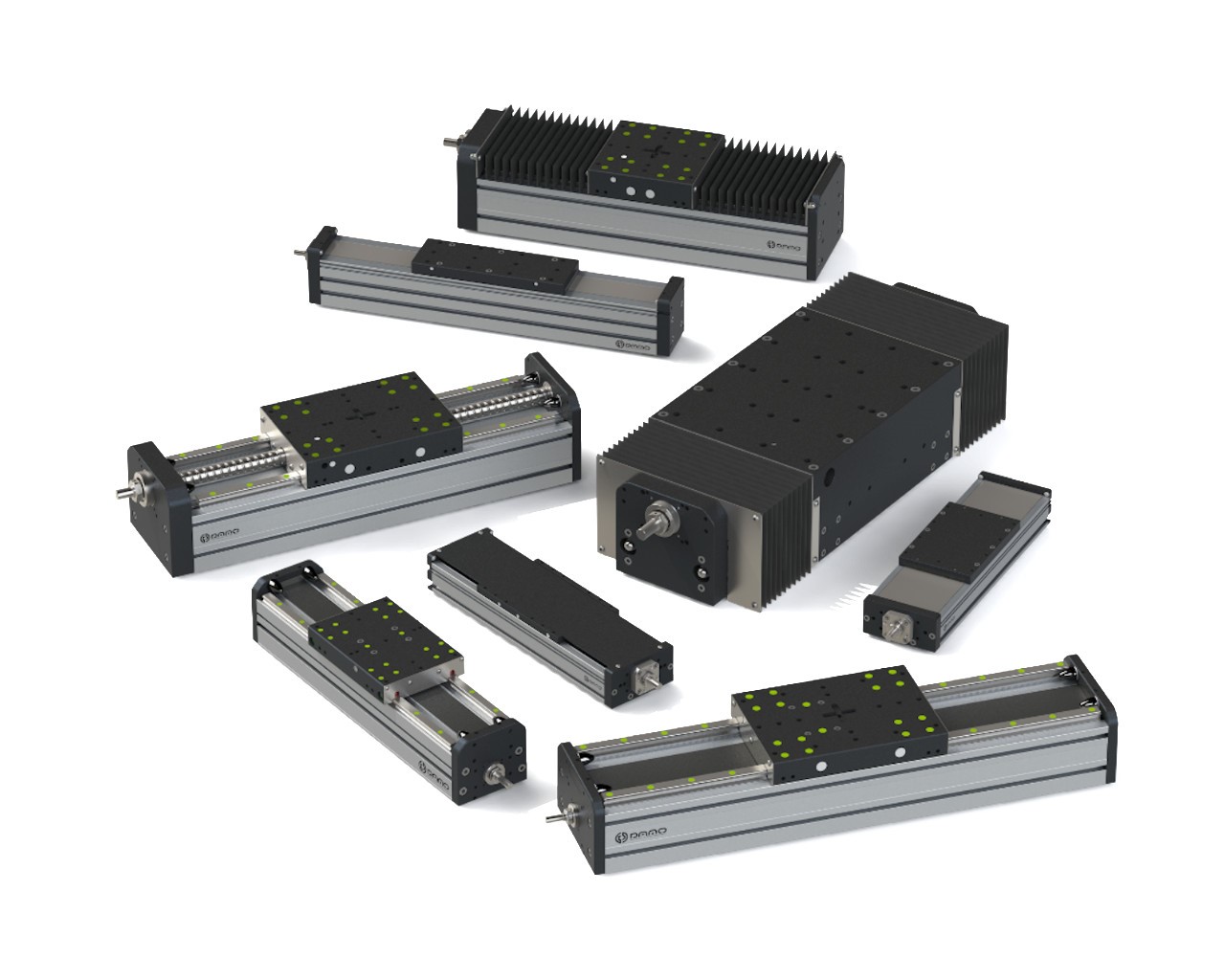

Le unità a vite vengono equipaggiate con viti rullate e/o rettificate, con gradi di precisione ISO5 ed ISO7, garantendo elevate precisioni ed elevate spinte assiali. Le viti posso essere lubrificate per mezzo di ingrassatori presenti sul carro.

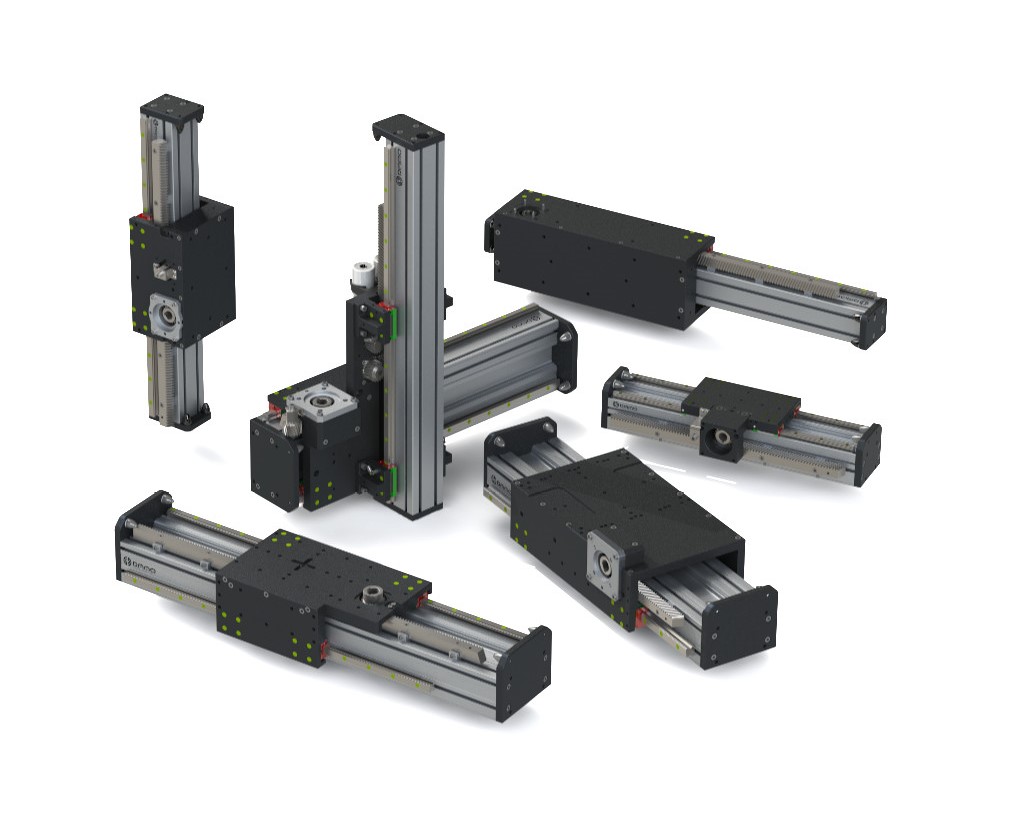

Le cremagliere utilizzate sono a denti obliqui per garantire precisione, silenziosità e velocità. Sono temprate o temprate /rettificate, con precisioni in classe Q6 e Q8.
Le cremagliere possono venire lubrificate in automatico dotando il carro di apposito pignone in feltro e gruppo di dosatura lubrificante.

Guide e Pattini a Ricircolo di Sfere

Le guide lineari e i pattini sono a ricircolo di sfere ingabbiate, per garantire un movimento scorrevole, migliore lubrificazione, silenziosità e maggiore durata.
I pattini possono essere dotati di guarnizione di tenuta supplementare, per applicazioni in cui l’ambiente di lavoro è particolarmente inquinato da polveri sottili che potrebbero compromettere la durata dei componenti di scorrimento, tutti lubrificabili dall’esterno.
Per alcune unità vi è la possibilità di installare anche un kit di lubrificazione per mantenere costante il livello di lubrifica di pattini e guide.

Struttura

Tutti i profili delle unità lineari sono realizzati su disegno di proprietà DAMO Srl, per rispondere a principali requisiti richiesti. Il profilato è un estruso di alluminio 6060 anodizzato, con elevate caratteristiche meccaniche e resistenza a flessione e torsione e con tolleranze conformi alle norme UNI 3879.
I profili sono dotati di cave per l’inserimento di dadi filettati, per il fissaggio degli accessori o per il fissaggio ed interfacciamento delle unità.

Su richiesta, i profili sono realizzabili anche in acciaio per carpenteria pesante.

Carri

I carri delle unità sono ricavati da laminati in allumino 6082, lavorati meccanicamente su tutti i lati e vengono trattati superficialmente, con ossidazione naturale.
I carri sono studiati e realizzati per consentire dall’esterno la lubrificazione dei pattini e viti.

Consulta la Brochure

Scarica la brochure Damo Linear.

DOWNLOAD PDF

Damo Linear

1 file(s) 53.37 MB

Scarica

Unità Lineari per applicazioni pesanti realizzati con struttura in acciaio, per impianti di:

• Pallettizzazione su linea e fine linea per il packaging e l’imballo.
• Asservimento e manipolazione su macchine utensili, macchine per assemblaggio, magazzini e impianti automatici.
• Posizionamento di opportuni utensili per lavorazioni meccaniche, asportazione, marcatura e saldatura.

• Unità LINEARI IN ACCIAIO.
• Trasferte ROBOT.

Unità LINEARI in ACCIAIO

Le Serie:

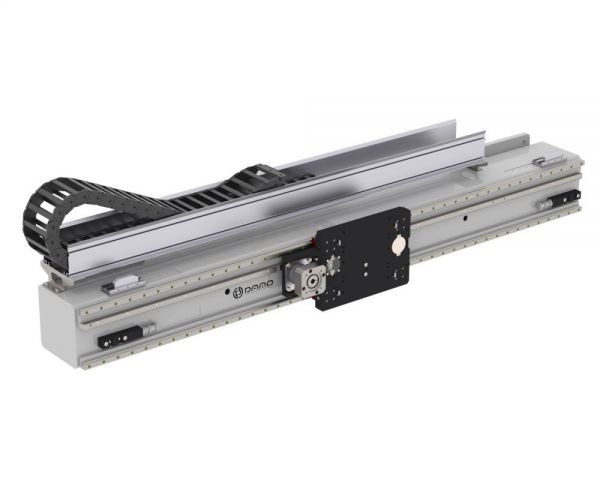

• Unità TRC10.

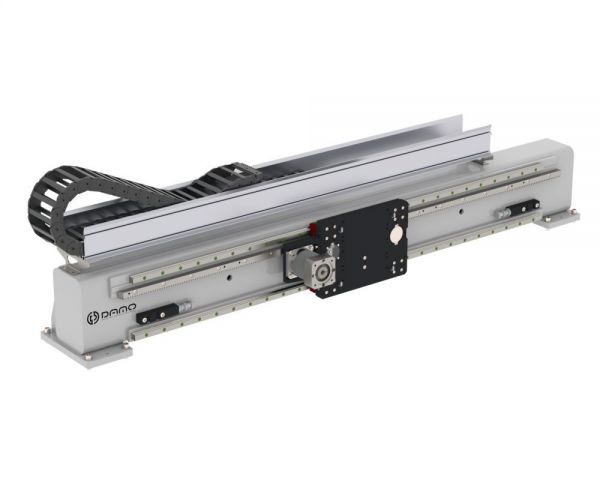

• Unità TRC20.

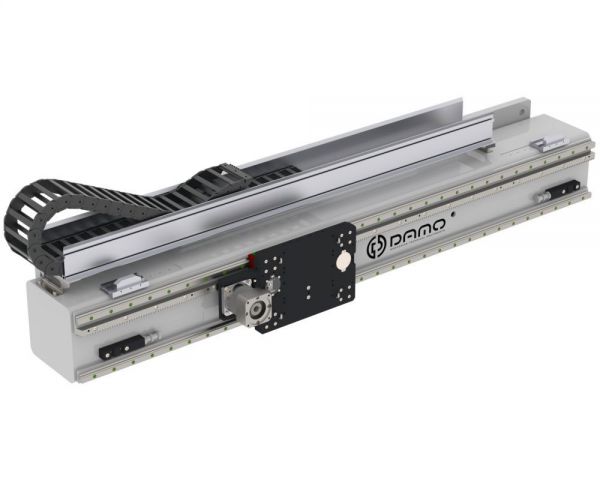

• Unità TRC30.

Le Unità Lineari in Acciaio Damo presentano le seguenti caratteristiche:

• Struttura in acciaio elettrosaldato e lavorato alla Macchina Utensile.
• Trasmissione a cremagliera con denti obliqui temprati e rettificati e/o cinghia dentata rinforzata con trefoli di acciaio.
• Scorrimento su guide e pattini a ricircolo di sfere.
• Bumper assorbimento energia cinetica.

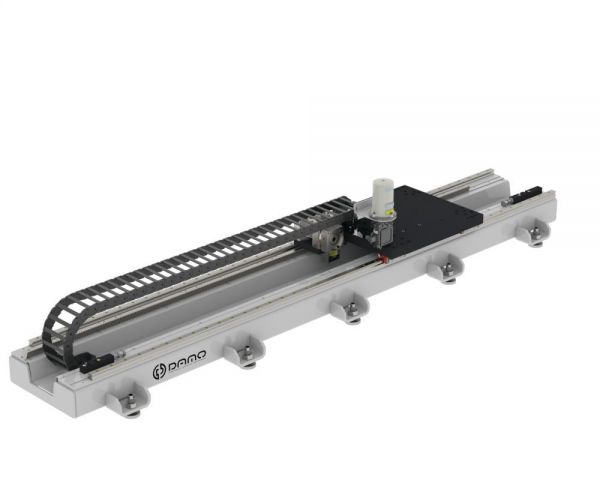

Trasferte ROBOT in ACCIAIO

Le Serie:

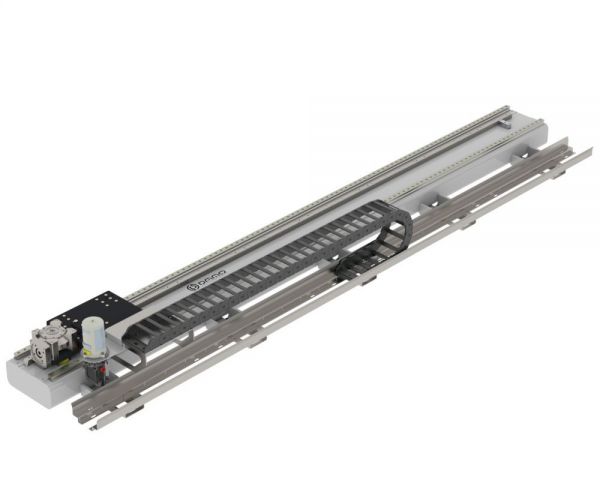

• Unità TRP10.

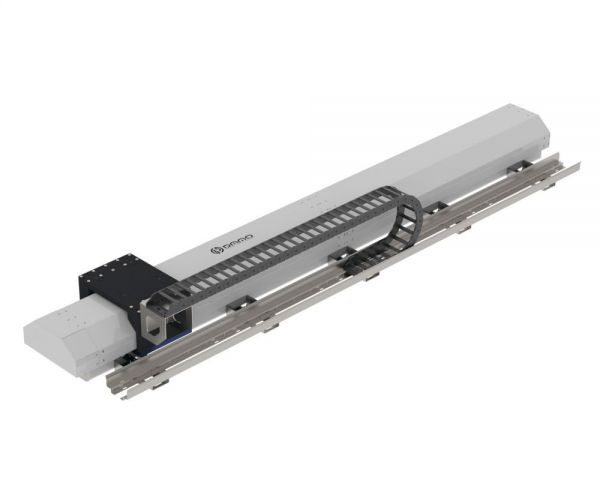

• Unità TRP10 con Protezione.
• Unità TRP20.

Le unità settimo asse robot presentano le seguenti caratteristiche:

• Struttura in acciaio elettrosaldato e lavorato alla Macchina Utensile.
• Trasmissione a cremagliera a denti obliqui temprati e rettificati.
• carro dotato di supporto motore personalizzato per settimo asse robot.
• Centralina di lubrificazione automatica.
• Catena portacavi.
• Bumper assorbitori di energia cinetica.
